(20200512彩色版Release)_制作图片字典工具的试作

chigre3 · 发表于 2016-5-23 19:44:49

vbnet 发表于 2016-5-23 19:19) S0 `' z- f- Z3 v" X3 ~3 Q
等你实际做几页，看看效果如何

在图片界面，鼠标是否可以出现辅助横线，用来辅助定位垂直位置（即单词的上限），
目前采用单击添加一个红色小方块，左键单击多有不准，有辅助线的情况下一目了然再单击就精确了~

chigre3 · 发表于 2016-5-23 20:04:24

fedor 发表于 2016-5-23 19:27) o: J7 N9 ^3 o, e
想法好！集成到程序自动完成就超级棒了。& j* d/ J2 j* P
不过自己手工试做了一个图片，三个词条的，但是第二个和第三个 ...

因为你txt格式是: UTF-8有签名
正确的格式是：UTF-8 无签名（UTF-8 NO BOM）

fedor · 发表于 2016-5-23 20:14:56

本帖最后由 fedor 于 2016-5-23 20:17 编辑

chigre3 发表于 2016-5-23 20:044 _% C6 r$ B. _
因为你txt格式是: UTF-8有签名) }- a9 h2 U! ?6 c. h% n6 ~
正确的格式是：UTF-8 无签名（UTF-8 NO BOM）

恩，明白了。
我原来做俄语词典，txt文本的格式是uincode，而MdxBuilder中Encoding选择的是UTF-16(Unicode)，一直没有问题的，刚刚又用我原来的格式试了一下，完全显示了。
这种多词条定位一个图片的思路非常好，希望尽快集成到程序中，可以大大提高做图片词典的效率。

vbnet · 发表于 2016-5-23 21:06:37

chigre3 发表于 2016-5-23 19:23) e2 X, X5 {$ S. q2 q. Y6 R$ Z
打开的图片文件名是否可以写入？
- z; z, m) @9 O" X- S. q这样方便后期编辑。
% s. w/ Y$ C. r. V v+ L+ Q----------

图片另存?

chigre3 · 发表于 2016-5-23 21:09:14

vbnet 发表于 2016-5-23 21:06
* {& f, n2 Y( v8 r' v4 k图片另存?

不是，就是把文件名也写入结果列表txt里。

chigre3 · 发表于 2016-5-23 21:15:16

X,Y坐标还可以应用到词典扫描图上，html里添加所有词头的AREA区域，看图片的时候也可以点击图片词头（area）来查询其他词典呢
总之，坐标是强化整页版图片词典的有效数据！

vbnet · 发表于 2016-5-23 21:27:36

chigre3 发表于 2016-5-23 21:09
. f" H6 M7 a2 _4 C6 b3 u4 x不是，就是把文件名也写入结果列表txt里。
/ k1 `/ Y: n# I f2 ia#x,y#001.png! I1 V/ D& {: a3 ^

画线
加文件名
插入(高亮栏位后)

chigre3 · 发表于 2016-5-23 21:48:52

vbnet 发表于 2016-5-23 21:27
2 B0 I. `% W7 W$ J% Y$ m; J9 Y# B画线: v2 T! \5 a% ] x+ e$ @# i
加文件名
3 `+ ~' U0 C. U( X6 Y, J- I4 _插入(高亮栏位后)

目前这样足够用了！谢谢！
有情况会继续反馈~~

chigre3 · 发表于 2016-5-23 22:42:58

chigre3 发表于 2016-5-23 21:15% U- P& \6 a9 [5 z0 A
X,Y坐标还可以应用到词典扫描图上，html里添加所有词头的AREA区域，看图片的时候也可以点击图片词头（area ...

AREA区域热点链接，当页面内缩放时，绝对坐标不能自适应，所以改用原先的红色标识上添加href

zhu1234 · 发表于 2016-5-23 23:03:02

本帖最后由 zhu1234 于 2016-5-24 00:01 编辑

vbnet 发表于 2016-5-23 21:272 C5 [+ X, z4 V+ R9 C8 c3 O) @2 n
画线; v9 |% _( \% { ?5 f0 P' B
加文件名
; I- g! C& r" A3 X& ]; Z插入(高亮栏位后)

怎么用？

chigre3 · 发表于 2016-5-24 05:39:04

本帖最后由 chigre3 于 2016-5-24 06:21 编辑

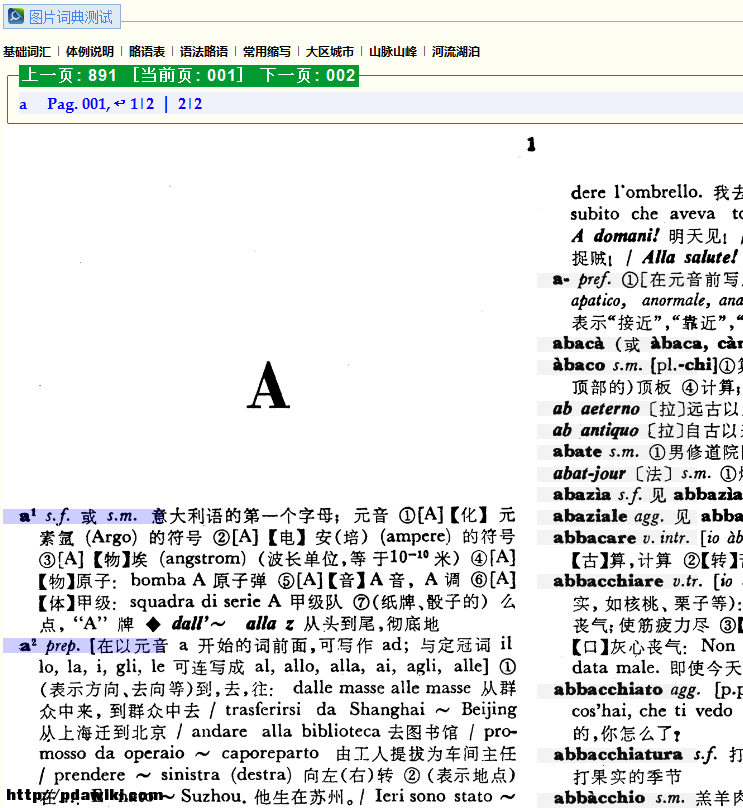

图片词典测试：
PIC_DIC_TEST_20160524.zip

----------------------
颜色：蓝左红右, 灰色为单词链接热点区域 (点击查询)
----------------------
全页版图片词典差不多该有的都有了吧？？

已经实现的功能：
1. 查询单词，显示界面：
上一页: XXX　　［当前页: XXX］　　下一页: XXX
单词　 Pag. xxx, 左o右序号|总数
----------------------
2. 单击查询单词，自动翻到所在的Y纵坐标
3. 词典图片所有词头均可单击, 查询相应单词
4. 单击页码, 该页所有单词均显示:
　　　(1) 单击上标数字, 翻到该单词所在的Y纵坐标
　　　(2) 单击单词, 查询相应单词 (尤其适合多词典联合查询)
【实际上在小平板上，一目了然，并不需要额外的再次点击跳到所在纵坐标位置，有“特殊颜色标识”已经能够让使用者眼睛定位！！
目前软件测试结果：
1. GoldenDict 桌面版和Android版均完全支持
2. Mdict 桌面版不能自动翻到到所在Y纵坐标(总是到图片0,0处)，其他正常
3. Mdict 安卓版完全支持

chigre3 · 发表于 2016-5-24 05:57:31

zhu1234 发表于 2016-5-23 23:03
$ E. m# C! Y6 b3 ]1 g0 M0 I0 I' M% y怎么用？

1. 加载words列表
2. 加载单页图片
3. 单击图片里单词所在位置（横线要在单词上方), 得到X,Y坐标
支持增加词头, 修改坐标

chigre3 · 发表于 2016-5-24 06:14:06

chigre3 发表于 2016-5-24 05:39
+ m b: o) k& R0 ]0 `图片词典测试：
9 @, o! J$ u) {! g+ {PIC_DIC_TEST_20160523.zip

为了简洁化内容，可以舍弃onclick，基本没多少影响，即使是在浏览整页整页单词索引时。

chigre3 · 发表于 2016-5-24 07:33:01

vbnet 发表于 2016-5-23 21:27
! n2 \2 K7 K& |; c$ ]画线' K+ B5 }% c0 e& y/ g/ j+ g7 k
加文件名$ w$ U6 |% b* ~' W& i2 b, [6 y# O
插入(高亮栏位后)

测试了几十页，效率数据：
10页620个单词，用了18分钟，中间包括偶尔的重新选择XY坐标。
这本词典891页 47944 词头 ≈ 89 * 18 分钟 ≈ 23 小时
--------------------------------------------------------------------
英汉大词典（第二版）：
2384页，约180853词头，需要时间：87.5小时
--------------------------------------------------------------------
上面估计都是在已经有几乎完美的词头索引情况下进行的。
--------------------------------------------------------------------
谢谢vbnet的不断改善的工具！

vbnet · 发表于 2016-5-24 09:30:54

本帖最后由 vbnet 于 2016-5-24 09:32 编辑

chigre3 发表于 2016-5-24 07:331 B6 D( @3 r& y" d
测试了几十页，效率数据：
; p. Y, {6 Z: J' s; t7 }* v10页620个单词，用了18分钟，中间包括偶尔的重新选择XY坐标。7 P m. p0 Z* n' A# V
这本词典891页 ...

我加了辅助线

vbnet · 发表于 2016-5-24 09:42:02

chigre3 发表于 2016-5-24 05:399 x1 G7 j k8 L) Z
图片词典测试：
3 R& c. D& B- I Q* VPIC_DIC_TEST_20160524.zip

看来效果不错

zhu1234 · 发表于 2016-5-24 12:47:10

本帖最后由 zhu1234 于 2016-5-24 12:48 编辑

chigre3 发表于 2016-5-24 05:57
: R0 k( R4 b ]/ |1. 加载words列表
7 q0 A3 ~5 O& |( o2. 加载单页图片
) ~! f- d d4 K7 `5 ]+ u' g0 i3. 单击图片里单词所在位置（横线要在单词上方), 得到X,Y坐标

很好。这个高级。。。。

zhu1234 · 发表于 2016-5-24 12:49:42

vbnet 发表于 2016-5-24 09:30
: t$ z1 L& m# O; r我加了辅助线

更新一次，点赞一次。。。。。。

zhu1234 · 发表于 2016-5-24 12:57:32

chigre3 发表于 2016-5-24 05:39% ]1 F7 c* a- l, z5 ^: X
图片词典测试：
' }& A- v: m: y/ o H L* l; NPIC_DIC_TEST_20160524.zip

将图片词典制作向前推进了一大步。太牛了。

liuyunrushui · 发表于 2016-5-24 13:13:28

向老大致敬！

chigre3 · 发表于 2016-5-24 15:35:08

vbnet 发表于 2016-5-24 09:30
! f S* f& R4 X+ G$ Y- [我加了辅助线

这样超级方便定位，就是需要这样的功能

vbnet · 发表于 2016-5-24 19:22:43

2016024更新

>当按save、合并钮后，

左方词头自动往下一格高亮词头
文件名自动改为下一格词头
下边红字提示下一格词头

fedor · 发表于 2016-5-24 19:27:14

赞赞赞

chigre3 · 发表于 2016-5-24 19:55:14

vbnet 发表于 2016-5-24 09:30& p( _" O& R% V
我加了辅助线

用辅助线下，50页2888词用了67分钟。
比之前效率提高约20%

chigre3 · 发表于 2016-5-24 19:57:46

vbnet 发表于 2016-5-24 19:22. w$ `9 {. _) n
2016024更新
" J' [8 j$ T; h( i. \) s1 x( ?; K% c. p/ S
>当按save、合并钮后，

坐标软件：
是否可以添加【下一张图片】按钮，一般来说，图片文件名都是顺序的：
...
每次打开一张图片需要菜单操作，也要几秒钟，1000张下来也是相当多的时间啊！
